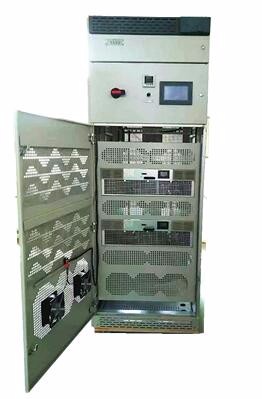

AXE-APF型有源電力濾波器，是采用現代電力電子技術和基于高速DSP數字信號處理技術制成的新型電力濾波治理專用設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT功率模塊，生成與諧波電流幅值相等、極性相反的補償電流并注入電網，對諧波電流進行補償或抵消，主動消除電力諧波，從而實現對電力諧波的治理。大量非線性設備的應用，會在電力系統中造成較大的諧波污染，這種非線性負載就是諧波源，而諧波源中大部分都是迅速變化的，即諧波次數的多少，諧波含量的大少，都是隨著負載或系統的變化而改變的，傳統的無源濾波技術已難以滿足動態變化的濾波要求。有源電力濾波器是最有效的濾波方法，基于高速的濾波補償技術，消除各種形式的諧波，可應用于在各種諧波污染的工礦，尤其適用于快速變化的負載。
